管道佈放通則 |
|
|
|
電纜管道配置PVC管時,管璧內側應盡量平滑避免尖銳之突出物割傷電纜外皮,破壞電纜之防水性。 |
|
|
|
電纜管道轉彎時,及彎曲半徑至少為6倍的管道直徑,並視現場狀況於90度彎角處增設接線箱(PULL
BOX)以利拉線。 |
|
|
|
電纜如行經地下管道佈放•可視情形於手孔或人孔處加裝蛇行軟管保護•以避免人為踐踏而傷害電纜。 |
|
|
|
電纜佈放時•應作適當之人員及交通管制•以確保佈纜時免除人員及車輛之輾壓。 |
|
|
|

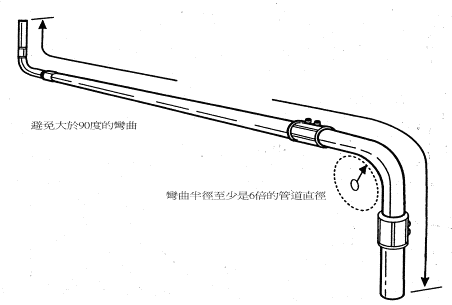

水平管道配置示意圖 |
|
|
|
|
|
|
光纜佈放通則 |
|
|
|
光纜佈放時,如須整線,應以”8”字型盤整,切記光纜彎曲半徑不得小於光纖外徑之25倍•彎折及剪接絕對禁止。 |
|
|
|
拉引光纜應以細尼龍繩綁住光纜Reinfocement
Aramide Yarn部份以尼龍繩拉送,切記不得以鐵絲接引。 |
|
|
|
光纜牽引至定點後,依規定尺寸預留適當長度之光纜後,以剪刀截斷,接頭部份並以防水膠布綁緊。 |
|
|
|
|
|
|
光纜佈放細則 |
|
|
|
光纜之最小轉彎半徑須符合:150mm(拉線時)
300mm(使用時) |
|
|
|
光纜之最大拉力須符合:
在管道中:600Pound(拉線時);200Pound(使用時) |
|
|
|
光纖佈放後•除垂直部份需承載其重量之拉力外,其餘部份不應有拉力出現。 |
|
|
|
因轉彎會造成拉力之增加•所以單一光纜在沒有設拉線箱時,其90度轉彎不得超過5次。 |
|
|
|
光纜之支撐距離為3M。 |
|
|
|
光纜應避免尖銳之邊緣。 |
|
|
|
光纜之佈放盡量以人工為之。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
